一、背景

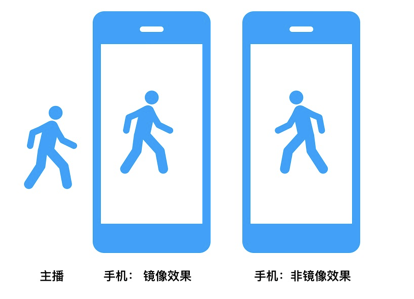

什么是镜像？
答：平面镜成像缩写。自己拿手机打开相机对着自己的脸，举起左手或右手摆出yeah的姿势，屏幕上的效果就是“镜像”。比如下面图中这样的效果。

现实世界中的“镜像”效果：

集成过程中常见的需求
答：我是要这样的效果（本地和远端看到的方向一致）

不是这样的效果（本地和远端不一致）

如果我们的SDK采集+SDK渲染，不做任何处理，默认效果是怎么样的？
答：效果如下，本地和远端是方向相反的：

二、SDK采集、SDK渲染

本地镜像 setLocalVideoMirrorMode() 这个接口怎么玩？

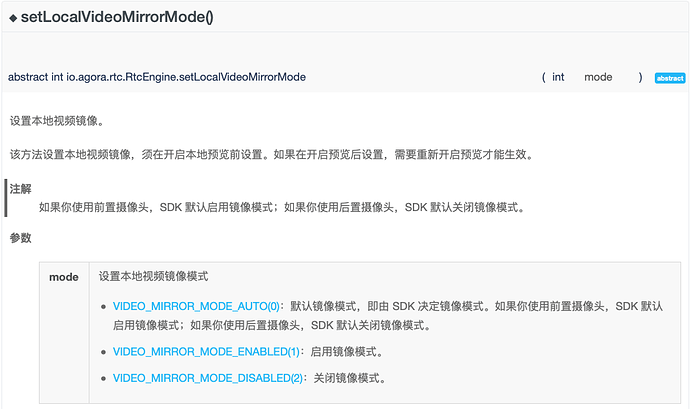

答：先来看一下这个接口说文档说明：

image.png941×558 60.4 KB

这个接口，只有在使用声网 sdk 渲染时才生效。就是调用 setupLocalVideo 和 setupRemoteVideo 时才生效。

三个参数的说明：
a. VIDEO_MIRROR_MODE_AUTO(0)
这个参数就是默认的情况：
前置摄像头：

后置摄像头：

b. VIDEO_MIRROR_MODE_ENABLED(1)
前置摄像头：

后置摄像头：

c. VIDEO_MIRROR_MODE_DISABLED(2)
前置摄像头：

后置摄像头：
远端镜像有个私有接口

setParameters(“{\”che.video.enableRemoteViewMirror\”:true}”);

[self.agoraKit setParameters:@"{“che.video.enableRemoteViewMirror”:true}"];

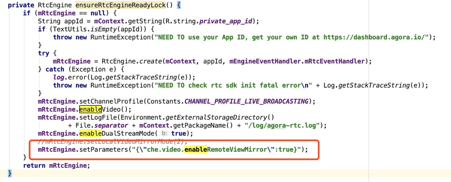

用法：

说明：如果主播 A 和观众 B 连麦，主播 A 用前置摄像头，默认不加上面的私有接口是下面这样的效果：

在远端观众端，加上私有接口的效果：
前置摄像头：

后置摄像头：

说明：上面这两个接口，实际上是在渲染端做的是否镜像的处理。实际并不太实用。

三、自采集、自渲染

安卓自采集，想改变本地渲染时的方向
目前我们集成 FaceUnity 的 Demo 上就有这个功能（点击“切换镜像”，即可以本地渲染实现切换显示方向功能）：

说明：
1). 核心代码：

public void flipFrontX() {
if (mCurrentCameraType != Camera.CameraInfo.CAMERA_FACING_FRONT) {
return;
}
    Matrix.scaleM(mvp, 0, -1, 1, 1);
}

具体代码细节，请参考：

2). 目前在 FaceUnity Demo 上仅对前置摄像头有效
3). 目前该本地镜像的功能仅对 nv21 格式的视频测试过，对于 texture 格式的视频还没有在 demo 上验证，理论上而言应该也是可以的。

texture 格式视频帧进行“镜像”翻转
该功能目前只能在自采集后的前处理来做。

处理：
{-1.0f, 0.0f, 0.0f, 0.0f,
0.0f, 1.0f, 0.0f, 0.0f,
0.0f, 0.0f, 1.0f, 0.0f,
1.0f, 0.0f, 0.0f, 1.0f};
自采集是通过更改 AgoraFrame 中 rotation 矩阵以达到旋转和翻转图像的目的。

yuv 格式实现“镜像”翻转
该功能目前只能在自采集后的前处理来做。

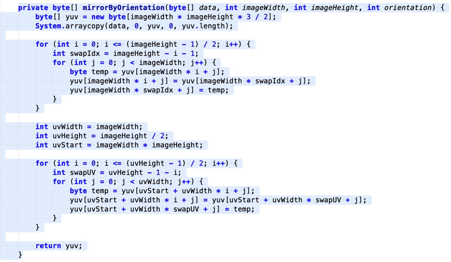

方式一：直接在 java 层，通过变换算法来做（不太建议采用，因为这种方式比较耗 CPU 资源）

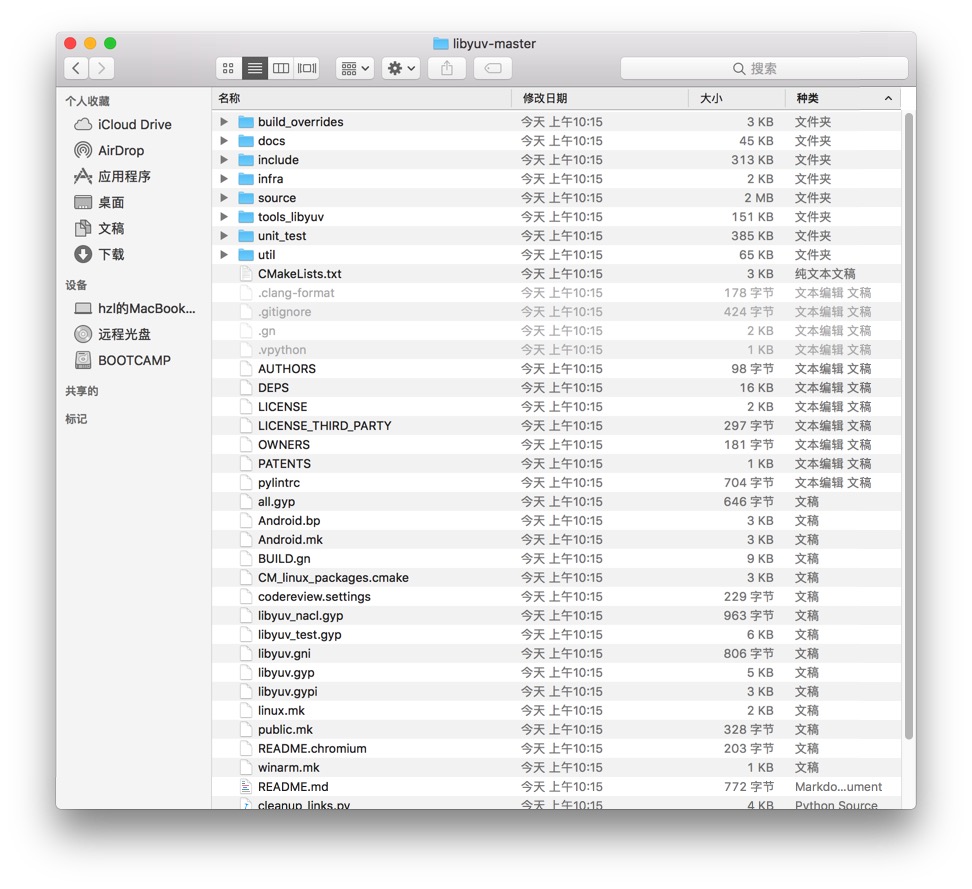

方式二： yuv 格式，通过 libyuv 的库来做镜像翻转：

在 Android 做过自定义 Camera 的朋友应该都知道，我们可以通过 public void onPreviewFrame(byte[] data, Camera camera) 回调来实现视频显示相关处理。

说明：该方法还未经本地代码尝试，但是理论上而言其性能消耗会比上面方式一好很多，几乎没有什么性能影响。

附录：

关于镜像，你可以了解的：
拿出你的 iOS 和 Android 手机，打开“相机”，尝试一下相机预览和实际拍摄完生成照片的方向(只研究前置摄像头就可以)。

Android:

iOS:

常见需求（这里只谈论自采集的情况，参考 Agora 集成 FaceUnity 的 Demo）
1）本地镜像显示，远端和本地显示一致。

解决方法：
本地不做变化，远端做镜像翻转（可参考第 8 点和第 9 点）

2）本地镜像显示，远端和本地不一致，和现实一致。

解决方法：
默认就是这个效果，不需要做任何处理。

3）本地非镜像显示，远端和本地一致。

解决方法：
本地做镜像翻转处理（可参考第 7 点），远端不做任何变化。

4）本地镜像显示，频道内远端、 CDN 和本地一致。

本地不做变化，远端做镜像翻转（可参考第 8 点和第 9 点）

5）本地镜像显示，频道内远端、 CDN 和本地不一致。

默认就是这个效果，不需要做任何处理。

6）本地非镜像显示，频道内远端、 CDN 和本地一致。

本地做镜像翻转处理（可参考第 7 点），远端不做任何变化。
